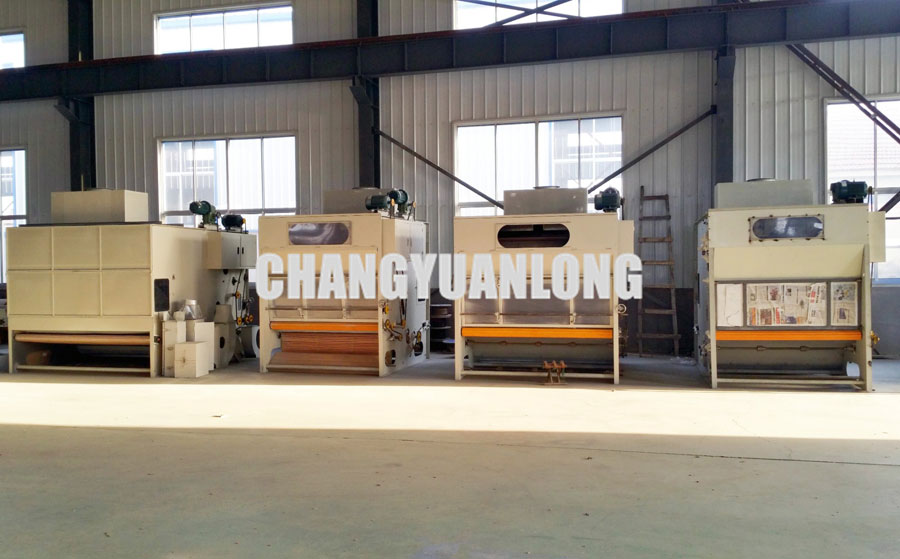

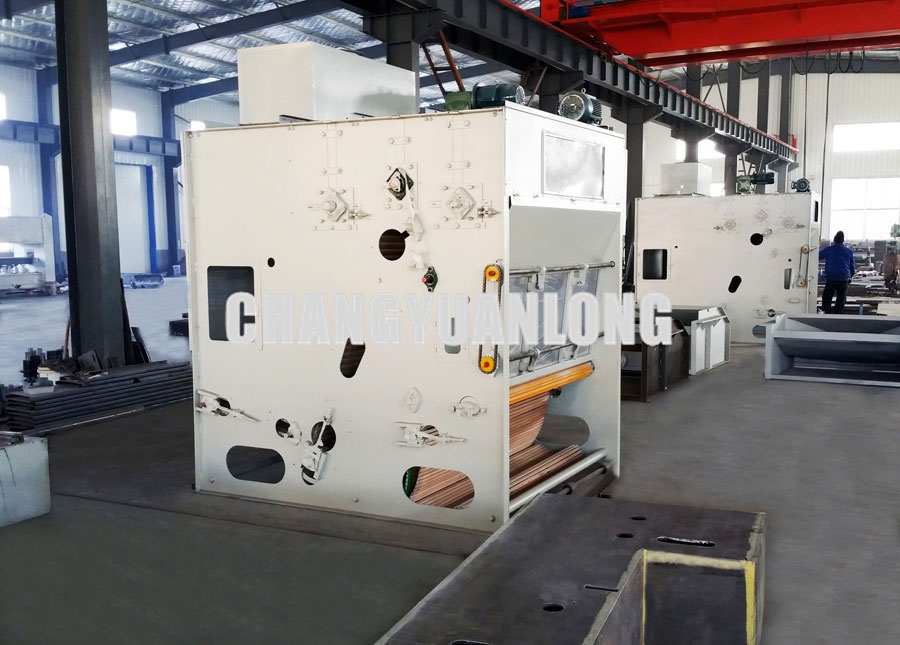

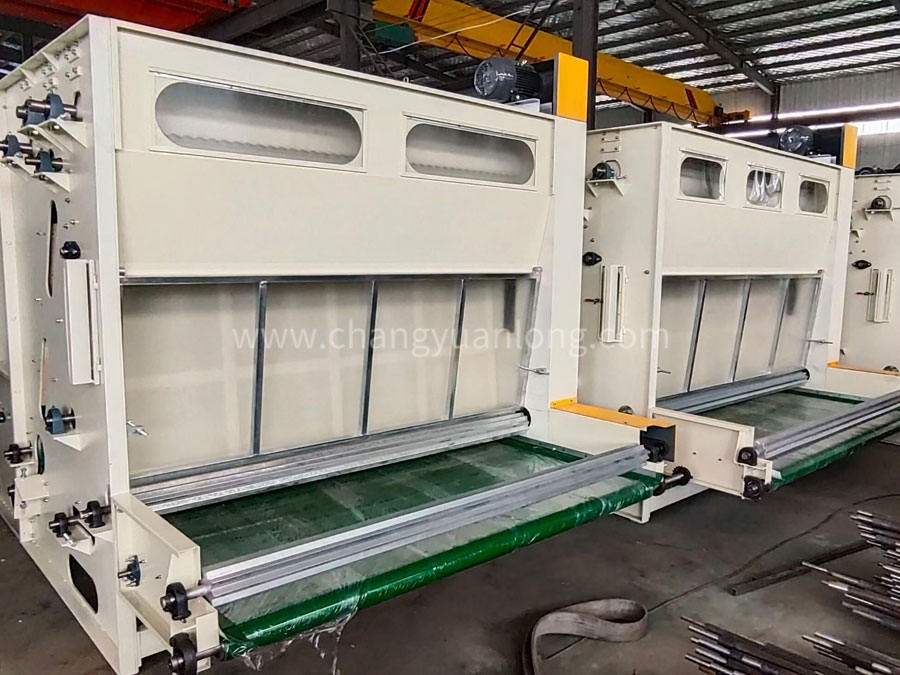

振动棉箱

给棉机：仿台式给棉机结构，旋风器加尘笼落棉，两道光电控制：一道根据储棉仓的储棉量控制开松机，另一道根据振动仓的棉量控制角钉帘。储棉仓、振动仓的储棉量可调节。通过振动板和光电的控制使给棉机能定量、均匀地把原料输送给梳理机。平帘和斜帘为皮质帘。

（上图为结构示意图，不完全与实际设备相同）

 ?工作原理：经充分开松除杂质的各种不同纤维经输棉管道送入棉箱，经充分混合角钉帘输送，由输棉道及振动板连续均匀输出，由光电定量控制。

 ?用途特点：多种纤维连续均匀定量输出。

 ?技术参数：

 工作宽度：1700-2300mm

 生产能力：80*500kg/h

 总功率：4.4KW

 均棉辊与剥棉辊电机功率：2.2KW

 角钉帘及输送帘电机：2.2KW

 ?机构特点：

（1）两侧机架由优质钢板焊接而成，中间由型钢支撑，结构稳固。

（2）纤维经排气箱进入储棉箱，光电开关控制储棉量，由角钉帘（内衬布帘）带入输棉道。

（3）光电控制开松机的进棉量及混棉箱的储棉量，角钉帘变频调速，输出由光电开关及振动板控制。

（4）输棉道开口大小方便可调。

（5）均棉辊、剥棉辊由电机恒速传动，间距可调，确保给棉量的稳定及均匀。

（6）角钉帘与平帘之间带沉沙槽，可将掉下的飞花储存，由角钉帘带走，振动板传动由剥棉辊带动。 输棉帘与梳理机给棉帘连动。

 ?安全防护：

（1）所有传动部位均有?；ふ直；?。

（2）电器部分设有过载?；?、过电流?；?、短路?；?、紧急停车按钮。

（3）必要部位设有警告标记。
