针刺机

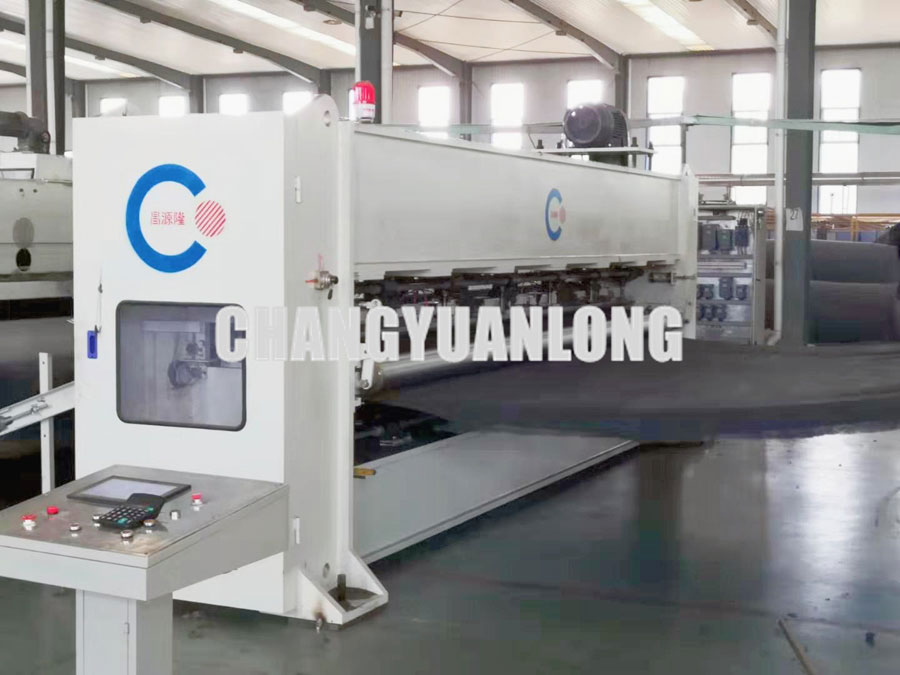

针刺机：

 ? 用途特点：新型钢件结构，活动梁采用铝合金制成，针床梁、主轴都经调质、回火做定性处理，剥毛板、针床梁用蜗轮箱升降，方便调节刺针深度，针板为气压控制，电脑数控布针，进出辊、剥棉板和托棉板镀铬，连杆采用球墨铸铁加工成型。导向轴用45#钢锻打，经车麽热处理精加工。

（上图为结构示意图，不完全与实际设备相同）

 ? 工作原理：电机通过主轴、偏心机构、导杆等带动针板梁作上下往复运动；通过刺针对纤维网进行反复穿刺，来加固棉网。

 ? 技术参数：

工作宽度：2000-7000mm

设计频率：约450次/分

设计动程：60mm

设计线速：0-12m/min

植针密度：约3500-4500枚/米

总功率：19.7-32.5KW

主电机功率：11/18.5/22/30KW

进、出料电机功率：2.2KW、2.2KW

底针梁升降电机功率:1.5KW

剥网板升降电机功率：1.5KW

 ?机构特点：

（1）喂入部分过度帘速度与针刺机同步，传动由预刺机入料辊带动。

（2）进料辊带导网装置，导网片间距45mm 左右。

（3）针板杂乱布针，电脑打孔，环氧板镀PU植针板，备用板一付，托网板、剥网板抛光镀铬。

（4）整机机架采用优质钢板焊接而成，并经消除应力处理，外形结构美观，顶部带吊装耳环或留孔，底部减振垫消振。

?安全防护：

（1）电器部分设有过载?；?、过电流?；?、短路?；?、紧急停车按钮。

（2）底针梁升降、剥网板升降均有开关?；?，所有传动部位均有?；ふ直；?。

（3）必要部位设有警告标记。
